Cầu Khu Sáu:

  • Vị trí: Km 34+550 tuyến đường ĐT.844, huyện Tháp Mười, tỉnh Đồng Tháp;
  • Qui mô cầu, đường trước khi mở rộng, nâng cấp:
    • Cấp đường: đường cấp III đồng bằng TCVN 4054:2005;
    • Vận tốc khai thác: 40 km/h;
    • Tải trọng trục: 100 kN;
    • Tĩnh không thông thuyền: 16 x 3 m;
    • Cấp công trình: cấp IV;
    • Bề rộng cầu: 5.0m + 2 bên x 0.4m = 5.8m
    • Cấp tải thiết kế và khai thác: 18 Tấn;
    • Sơ đồ nhịp: 3 nhịp x 18.6 m;
    • Kết cấu nhịp: Mặt cắt ngang cầu gồm 5 dầm BTCT DƯL dạng chữ I-18.6m cải tiến; khoảng cách giữa các dầm 1.05m;
    • Bản mặt cầu: Bằng BTCT dày 15cm, lớp phủ bê tông nhựa nguội hạt mịn dày 5cm;
    • Gờ chắn và lan can: Gờ chắn bằng BTCT cao 40cm, rộng 40cm; lan can bằng thép ống mạ kẽm cao 61.25cm;
    • Ống thoát nước trên cầu: Bằng ống thép tráng kẽm Ø90; dài 1.2m khoảng cách dọc cầu 4m/vị trí;
    • Gối cầu: Bằng cao su 150x350x50, mỗi phiến dầm 2 gối;
    • Khe co dãn: Trên các trụ đều có khe co dãn bằng cao su, dày 5cm rộng 260mm, trên mố không có khe co dãn mà sử dụng giải pháp tai che;
    • Trụ cầu BTCT dạng khung 2 cột, móng trụ gồm 2 hàng cọc; mỗi hàng 5 cọc 350x350mm; cọc dài 21m; các cọc xiên 10:1; 4 cọc biên xoay 45° trên mặt bằng móng;
    • Mố cầu BTCT dạng chữ U, móng mố gồm 2 hàng cọc; mỗi hàng 4 cọc 350x350mm; cọc dài 24m; hàng cọc trước mố xiên 10:1, hàng cọc phía sau đứng thẳng;

Cau Khu Sau truoc cai tao

  • Qui mô cầu sau khi mở rộng, nâng cấp:
    • Tuổi thọ công trình cầu: 100 năm (điều 1.2 – 22TCN 272-05) trước khi trừ thời gian đã khai thác;
    • Loại cầu: cầu bê tông cốt thép và cầu bê tông cốt thép ứng suất trước;
    • Loại công trình : Công trình giao thông ;
    • Tiêu chuẩn thiết kế cầu: 22TCN 272-05 ;
    • Tiêu chuẩn thiết kế đường: TCVN 4054:2005 ;
    • Vận tốc thiết kế: 40 km/h;
    • Mặt cắt ngang cầu: 7m + 2 x 0.4m = 7.8m
  • Giải pháp nhịp:
    • Mỗi nhịp cầu được mở rộng mỗi bên thêm 1 dầm, khoảng cách theo tim trục dầm từ dầm cũ đến dầm mới 1.05m. Tổng số lượng dầm trong mặt cắt ngang là 7 dầm, trong đó có 5 dầm cũ và 2 dầm mới;
    • Dầm mới sử dụng dạng I-18.6m cải tiến bằng BTCT dự ứng lực f’c = 42MPa đồng dạng với dầm hiện hữu để phù hợp với mỹ quan công trình;
    • Bản mặt cầu BTCT đá 1x2 f’c = 30MPa dày 150mm trong phạm vi giữa các dầm và dày 200mm ở phần hẫng;
    • Dầm ngang bằng BTCT đá 1x2 f’c = 30MPa, kích thước dầm ngang đầu rộng 300mm đến 350mm, cao 770mm; dầm ngang giữa rộng 350mm đến 450mm, cao 770mm;
    • Tấm đan ván khuôn bản mặt cầu bằng BTCT đá 1x2, f’c = 16MPa, kích thước tấm theo mô đun 1m và 0.705m, rộng 0.70m và dày 30mm;
    • Chống thấm bằng lớp phòng nước;
    • Lớp mặt cầu bằng bê tông Carboncor Asphalt CA9.5 dày 5cm, tưới nước dính bán 2 lít/m²;
    • Gờ chắn bằng BTCT đá 1x2 f’c = 30MPa, tay vịn bằng thép ống mạ kẽm tận dụng từ công trình hiện hữu;
    • Khe co giãn dạng răng lược hoặc tương đương được làm mới toàn bộ;
    • Gối cầu dùng cho các dầm mới bằng gối cao su, mỗi phiến dầm có 2 gối

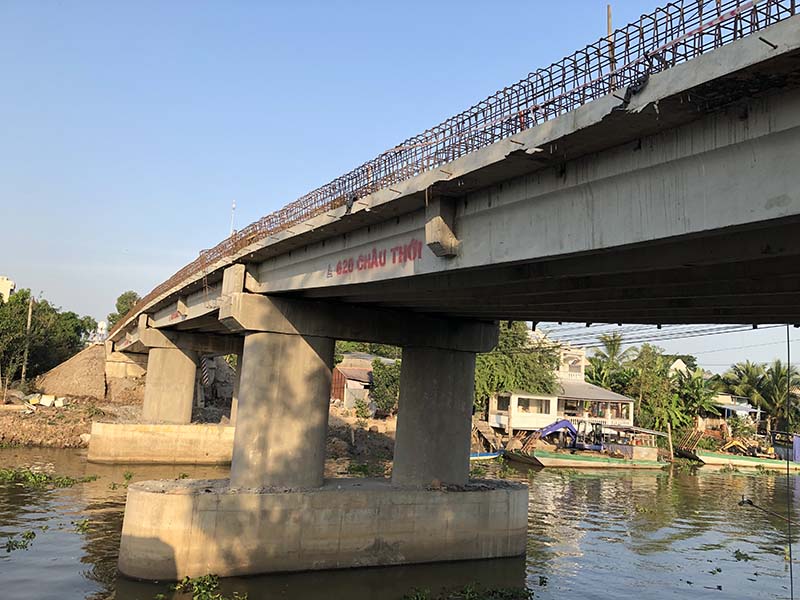

Cau Khu Sau sau nang cap

  • Giải pháp mố:
    • Bệ móng sau sửa chữa rộng 10,65m, kích thước mặt cắt ngang bệ không thay đổi so với bệ hiện hữu;
    • Kết cấu móng mố: Phần cọc hiện hữu được giữ lại và bổ sung thêm 2 cọc khoan nhồi đường kính Ø1200mm, chiều dài 26m, chiều sâu cọc ngàm trong bệ là 150mm với kết cấu neo liên kết vào đài cọc.
    • Cọc khoan nhồi BTCT đá 1x2, f’c = 30MPa;
  • Giải pháp trụ:
    • Thân trụ cầu BTCT có f’c = 25MPa, thân trụ khung 2 cột theo dạng kết cấu hiện hữu, cột trụ được mở rộng từ hình dáng trụ tròn Ø900mm thành trụ tiết diện ô van có kích thước 2300x1100mm bọc ngoài cột trụ cũ; Đầu dưới các thanh cốt thép dọc của cột trụ mới nằm trong phạm vi bệ trụ cũ được khoan cấy vào bệ cọc cũ; Đầu trên các thanh cốt thép dọc chỉ khoan cấy vào xà mũ trụ đối với các thanh nằm ngoài phạm vi cột trụ cũ, các thanh nằm trong phạm vi cột trụ cũ cho phép để tự do.
    • Bệ trụ mới BTCT có f’c = 25MPa có kích thước 11x2,2x2,35m bọc bên ngoài bệ cầu cũ nhằm đảm bảo khả năng chịu lực chung và đủ kích thước để bố trí cọc móng tăng cường. Bên dưới bệ trụ là bê tông lót dày 20 cm trên nền cát tôn nền thi công có bố trí ống hút nước thường xuyên, đảm bảo chống đẩy nổi cho kết cấu móng trong quá trình thi công;
    • Kết cấu móng trụ mở rộng: Móng trụ tăng cường thêm 2 cọc khoan nhồi có đường kính Ø1200mm, chiều dài đối với trụ P1 là 39m và trụ P2 là 41m, chiều sâu cọc ngàm trong bệ là 150mm với kết cấu neo liên kết vào đài cọc;
  • Hoàn thành thiết kế: 09/2019
  • Hoàn thfnh xây dựng: 09/2020
