Dự Án

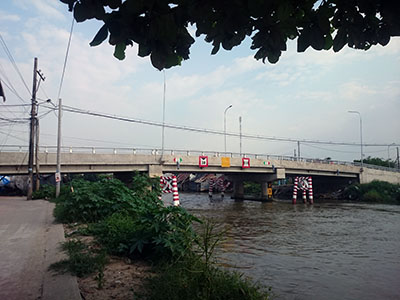

Cầu Rạch Rắn:

• Vị trí: Cầu Rạch Rắn nằm trên đường Hùng Vương, phường 2, xã Tân Phú Đông, thành phố Sa Đéc, tỉnh Đồng Tháp.
• Qui mô đường:

• • Đường cấp IV đồng bằng, vận tốc thiết kế V_tk =40 km/h;
  • Tải trọng trục thiết kế: 100 kN.
  • Vỉa hè và bó vỉa: BTCT f'c=20 MPa.
  • Mặt vỉa hè: lát gạch Terrazo.
  • Tường chắn BTCT trên nền cừ tràm Ø80÷ Ø100mm

• Qui mô cầu:

• • Khổ cầu: 2 làn xe x 3,5m + 2 làn xe thô sơ x 2,0m + 2 lan can x 0,5m = 12,0m.
  • Tĩnh không: 13,5m x 3m
  • Cấp tải trọng: HL93, người đi 3 x 10^-3 MPa (300 kG/m²)
  • Sơ đồ nhịp: 3 x 18,6m.
  • Kết cấu nhịp: dầm BTCT ứng suất trước L=18,6m liên hợp bản mặt cầu BTCT 175mm.
  • Móng mố trụ: Cọc khoan nhồi BTCT Ø1500mm.
  • Trụ phòng va: hệ khung và cọc ống thép Ø406mm nhồi bê tông.

• Hệ thống hạ tầng:

• • Hệ thống chiếu sáng:

• • • Trụ đèn STK, cần đèn cao 2m, vươn xa 1,5m.
    • Bóng đèn loại LED 112W, ánh sáng trắng.

• • Hệ thống thoát nước:

• • • Hố ga thu nước bằng BTCT f'c=20Mpa
    • Cống Ø1000mm, cấp tải HL93
• • Hệ thống cấp nước và ống kỹ thuật: kết cấu đỡ ống cấp nước, cáp quang và cáp điện.
• Hoàn thành thiết kế: 30/06/2015
• Hoàn thành xây dựng: 12/2016
